Светодиодный прожектор потух — не спешите его выбрасывать

Вы обнаружили, что уличный прожектор, исправно служивший год или два, вдруг померк или вовсе перестал светить. Первая мысль — купить новый. Цена невелика, а мороки с ремонтом, казалось бы, не оберешься. Но что, если мы скажем, что в 80% случаев починка займет полчаса и потребует лишь паяльника и минимальных навыков? Выброшенные прожекторы — это кладезь запчастей, а ремонт своими руками превращается из каторги в увлекательную головоломку с гарантированным результатом.

В этой статье:

• Из чего состоит прожектор и что в нем ломается чаще всего
• Правильная диагностика: ищем виновника без лишних движений
• Ремонт светодиодной матрицы: тонкая работа с кристаллами
• Драйвер: если проблема в мозгах прожектора
• Обратная сборка, герметизация и как избежать повторной поломки

Современные светодиодные прожекторы, особенно бюджетного сегмента, — устройства с четкой иерархией слабых мест. Производители в погоне за яркостью и низкой ценой зачастую экономят на системе охлаждения и стабилизации тока, заставляя компоненты работать на пределе. Это и определяет типичные сценарии поломок, которые, к счастью, предсказуемы и ремонтопригодны.

Эта статья — не просто пересказ очевидных шагов. Мы разберем не только как менять почерневшие светодиоды, но и как правильно диагностировать неисправность, чтобы не менять рабочую деталь. Поговорим о тонкостях пайки алюминиевых плат, выборе донорских запчастей и даже о том, как немного "апгрейдить" прожектор, чтобы после ремонта он прослужил дольше, чем новый из магазина.

Из чего состоит прожектор и что в нем ломается чаще всего

Чтобы грамотно чинить, нужно понимать, с чем имеешь дело. Типичный светодиодный прожектор — это не монолит, а набор функциональных блоков, соединенных в герметичном корпусе.

• Корпус с радиатором. Чаще всего алюминиевый, с ребрами для рассеивания тепла. Его задача — отводить тепло от начинки. Сам по себе он ломается редко, но от качества его исполнения и контакта с платой зависит судьба светодиодов.
• Светодиодная матрица (или сборка SMD). Сердце прожектора. Представляет собой алюминиевую пластину (подложку), на которой размещены десятки светодиодных чипов, соединенных последовательно-параллельными цепочками. Это самый частый "пациент". Чипы деградируют от перегрева, что визуально проявляется как черные точки или подпалины.
• Драйвер (блок питания). Мозг устройства. Преобразует переменное напряжение 220В в постоянное стабилизированное напряжение/ток (12В, 24В, 36В и т.д.), необходимые для работы светодиодов. Выход из строя драйвера — вторая по распространенности проблема. Проявляется как полное отсутствие свечения, моргание или нестабильная работа.
• Оптика (стекло и отражатель). Формирует световой поток. Выполнена из пластика или закаленного стекла. Физически повредить ее можно, но как причина неработоспособности — редкость.
• Уплотнители и гермовводы. Обеспечивают защиту от влаги и пыли (класс IP65/IP67). Со временем резина дубеет, силикон высыхает, что может привести к запотеванию или попаданию воды внутрь.

Ключевой момент: в 95% случаев неисправность кроется либо в матрице, либо в драйвере. И диагностика сводится к выявлению того, кто из них "виноват".

Правильная диагностика: ищем виновника без лишних движений

Бессистемная разборка и прозвонка всех подряд — путь к потере времени и нервов. Действуйте по алгоритму, от простого к сложному. Вам понадобится мультиметр и, в идеале, небольшой лабораторный блок питания (или заведомо рабочий драйвер на 12/24В).

Не полагайтесь только на визуальный осмотр. Сгоревший светодиод может не иметь черной точки, а нерабочий драйвер — не иметь вздувшихся конденсаторов.

1. Внешний осмотр и проверка питания. Убедитесь, что на прожектор вообще приходит напряжение 220В. Проверьте выключатель, автомат в щитке, целостность кабеля. Иногда проблема "на расстоянии вытянутой руки".
2. Разборка. Аккуратно открутите крепежные винты, снимите защитное стекло (оно часто посажено на силиконовый уплотнитель). Перед вами окажется плата с драйвером и матрица.
3. Визуальный осмотр внутренностей. Ищите очевидные вещи: почерневшие или вздутые элементы на плате драйвера (особенно электролитические конденсаторы), обрывы проводов, следы подгорания, коррозии. На матрице ищите точки, пятна, трещины на корпусах светодиодов.
4. Проверка драйвера. Это решающий шаг. Подайте на вход драйвера 220В (соблюдайте осторожность!) и замерьте мультиметром в режиме измерения постоянного напряжения (V=) выходное напряжение. Оно должно соответствовать заявленному на корпусе драйвера или прожектора (например, 24V DC). Если напряжения нет или оно "прыгает", драйвер неисправен. Если есть — переходим к следующему шагу.
5. Проверка светодиодной матрицы. Отключите питание. Отпаяйте или отсоедините провода, идущие от драйвера к матрице. Подайте на контакты матрицы постоянное напряжение от лабораторного БП, начиная с низкого (3-5В) и постепенно повышая. Установите ограничение тока, если такая функция есть. Если матрица исправна, при достижении напряжения зажигания она начнет светиться. Если свечения нет при подаче номинального напряжения (например, 24В), цепь внутри матрицы разорвана — сгорел один или несколько светодиодов. Если светится только часть секторов — проблема в конкретном кластере диодов.

После этой процедуры вы точно будете знать, что менять: драйвер, матрицу целиком или отдельные светодиоды.

Ремонт светодиодной матрицы: тонкая работа с кристаллами

Допустим, диагностика указала на неисправность матрицы. Есть три пути: замена всей матрицы, замена отдельных светодиодных кластеров или замена каждого сгоревшего чипа по отдельности.

Вариант 1: Замена всей матрицы. Самый простой и надежный способ. Найдите на Aliexpress или у местных продавцов матрицу аналогичного размера (в миллиметрах), с таким же количеством и типом светодиодов (например, SMD 5730) и номинальным напряжением. Важно: точки крепления должны совпадать! После демонтажа старой матрицы тщательно очистите посадочное место на радиаторе от старой термопасты, обезжирьте. Нанесите тонкий равномерный слой свежей термопасты (КПТ-8, АлСил-3), установите новую матрицу, аккуратно прижмите и закрепите винтами. Не перетягивайте! Припаяйте провода, соблюдая полярность.

Вариант 2: Замена отдельных светодиодов. Экономичный, но требующий навыков путь. Чаще всего диоды в матрице соединены последовательными цепочками. При выходе из строя одного диода в цепочке гаснет весь сегмент. Нужно найти и заменить сгоревший чип.

• Как найти: Самый надежный способ — проверка тестовым напряжением. Подайте на каждый отдельный светодиод в подозрительной цепочке 2.8-3.3В от блока питания через резистор 100 Ом. Не светится — он мертв. Визуально ищите точки, мелкие трещинки, темные пятна.
• Как выпаять: Здесь главная сложность. Алюминиевая подложка отлично отводит тепло, и прогреть контакты обычным паяльником на 40Вт очень трудно. Распространенный лайфхак — нижний подогрев. Можно использовать газовую плиту (маленький огонь), строительный фен или, идеально, термовоздушную паяльную станцию. Греете плату снизу, а сверху аккуратно поддеваете и снимаете неисправный диод пинцетом. Старайтесь не перегреть соседние элементы.
• Как впаять новый: Свежие светодиоды лучше купить с запасом. Китайские SMD 5730 имеют разброс параметров. Хорошая практика — перед установкой проверить их на ток при фиксированном напряжении и отобрать близкие по характеристикам для замены в одной цепочке. На контактные площадки нанесите немного флюса (не кислотного!). Установите диод, соблюдая полярность (катод обычно помечен срезом или точкой). Снова используя нижний подогрев или очень быстрое касание хорошо разогретым тонким жалом паяльника (не более 350°C), зафиксируйте диод. Излишки флюса удалите спиртом.

Категорически не рекомендуется ставить перемычку (жучок) вместо сгоревшего светодиода. Это резко увеличивает ток через оставшиеся диоды в цепочке, и они сгорят в течение нескольких часов или дней. Ремонт будет бессмысленным.

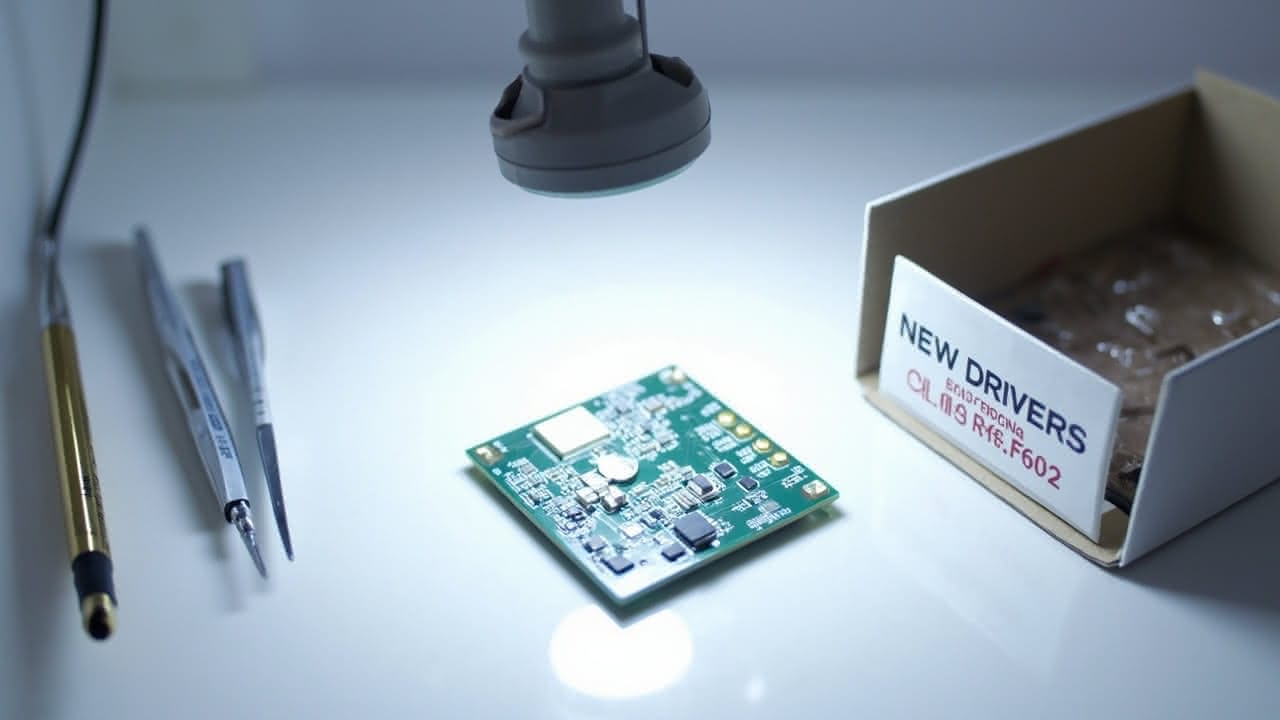

Драйвер: если проблема в мозгах прожектора

Если драйвер не выдает нужного напряжения, его обычно меняют целиком. Ремонт с перепайкой мелких SMD-компонентов оправдан только для продвинутых радиолюбителей.

При выборе нового драйвера соблюдайте три ключевых параметра:

1. Выходное напряжение (V). Должно в точности соответствовать старому (24В, 36В и т.д.).
2. Выходной ток (mA или A). Должен быть равен или НЕМНОГО меньше номинального тока старого драйвера. Установка драйвера с большим током убьет светодиоды.
3. Выходная мощность (W). Должна быть не меньше мощности вашего прожектора (например, для 50Вт прожектора нужен драйвер на 50Вт и выше, с запасом 10-20%).

Параметры часто указаны на корпусе старого драйвера. Если нет — можно ориентироваться на мощность прожектора. Подключение простое: входные провода (~220V) к сети, выходные (+V и -V) — к светодиодной матрице, строго соблюдая полярность.

Полезный совет от форумных гуру: чтобы продлить жизнь отремонтированному или даже новому прожектору, можно доработать драйвер, слегка занизив выходной ток. Для этого находят на плате драйвера токоизмерительные резисторы (шунты) и немного увеличивают их номинал, аккуратно подпаивая сверху еще один резистор. Яркость упадет на 10-15%, что глаз почти не заметит, а нагрев светодиодов сократится drastically, что может увеличить ресурс в разы.

Обратная сборка, герметизация и как избежать повторной поломки

Собрать работающий прожектор — полдела. Нужно сделать так, чтобы влага и пыль не свели ваш труд на нет через месяц.

• Тщательно очистите посадочный паз под стекло от старого силикона и пыли.
• Проверьте состояние резинового уплотнительного кольца. Если оно пересохло или порвалось, замените или промажьте качественным силиконовым герметиком для уличных работ (нейтральным).
• Уложите новый уплотнитель или нанесите тонкий непрерывный слой герметика в паз, установите стекло и аккуратно прижмите рамой.
• Не забудьте про гермоввод кабеля — затяните его как следует.

Чтобы ремонт был не сиюминутным, обеспечьте хороший теплоотвод. Не скупитесь на качественную термопасту при установке матрицы. Если прожектор будет висеть в закрытом месте без сквозняка, подумайте о дополнительном радиаторе или активном охлаждении.

Ремонт светодиодного прожектора своими руками — это не только экономия. Это прямой разговор с устройством, понимание его логики и устранение конструктивных недостатков, заложенных производителем. После такой работы вы будете смотреть на любой вышедший из строя девайс не как на мусор, а как на интересный пазл, решение которого лежит на кончике паяльника. Берите инструмент и дайте вашему светильнику второй шанс — он ответит вам долгой и верной службой.
