Стоит ли браться за паяльник, если цифровая приставка молчит?
Ваш ресивер DVB-T2 внезапно перестал показывать любимый сериал. Вместо картинки — черный экран или надпись "Нет сигнала". Пульт не реагирует, а на дисплее приставки застыла какая-то аббревиатура. Первая мысль — бежать за новой. Вторая, если руки растут из правильного места, — заглянуть внутрь. Ремонт цифровой ТВ-приставки своими руками — задача не для космонавтов, но требует методичного подхода, минимального набора инструментов и понимания, куда смотреть.
В этой статье:
- С чего начать: первичная диагностика и инструменты
- Типичные неисправности и методы их устранения
- Блок питания: сердце устройства, которое часто шалит
- Перегрев процессора: молчаливый убийца стабильности
- Проблемы с памятью и прошивкой: цифровая кома
- Нет сигнала или плохой прием: виноват тюнер
- Периферия: кнопки, пульт, разъемы
- Логика ремонта: алгоритм действий для новичка
- Когда не стоит ремонтировать самому
Современные ресиверы — это, по сути, специализированные компьютеры. Внутри компактного корпуса скрываются процессор, память, блок питания и тюнер. Поломка любого из этих узлов выводит систему из строя. Хорошая новость в том, что 80% типичных неисправностей носят однотипный характер и часто решаются заменой одной-двух копеечных деталей. Плохая — бездумное тыканье отверткой может добить устройство окончательно.
Эта статья — не призыв к всеобщей самодеятельности. Это структурированное руководство по диагностике от человека, который видел сотни таких коробочек изнутри. Мы разберем типичные сценарии поломок, от банального перегрева до сбоя прошивки, и дадим четкие инструкции: что проверять, в каком порядке и когда разумнее признать поражение.
С чего начать: первичная диагностика и инструменты
Прежде чем вскрывать корпус, проведите внешнюю проверку. Убедитесь, что проблема именно в приставке, а не в кабелях, телевизоре или антенне. Попробуйте другой HDMI-кабель или "тюльпаны", переподключите антенный штекер, проверьте настройки ТВ. Если приставка вообще не включается (нет светодиодной индикации), виновник почти наверняка внутри.
Для ремонта вам понадобится базовый набор:
- Набор отверток (часто нужны крестовые, реже — плоские).
- Мультиметр. Без него вы как слепой котенок — только гадать на кофейной гуще.
- Паяльник с тонким жалом, припой и флюс. Для SMD-компонентов идеальна паяльная станция.
- Увеличительное стекло или лупа для осмотра мелких элементов.
- Пинцет и пластиковый инструмент для вскрытия защелок.
«Выяснил, что дело в банальном перегреве процессора: братья с Поднебесной сэкономили на радиаторе. Увеличил площадь отведения тепла кусками алюминиевой проволоки, зажав последнюю между рёбрами радиатора. Уже третья приставка работает нормально». — Это реальный опыт пользователя с форума, и он прекрасно иллюстрирует, как простое решение спасает устройство.
Типичные неисправности и методы их устранения
Практически все ресиверы строятся на схожих платформах, поэтому и поломки у них кочуют от модели к модели. Вот на что стоит обратить внимание в первую очередь, вскрыв корпус.
Блок питания: сердце устройства, которое часто шалит
В большинстве бюджетных приставок блок питания встроен прямо в плату. Это слабое звено. Диагностику начинаем именно с него. Подключите устройство к сети и мультиметром проверьте напряжение на выходном выпрямительном диоде (обычно это диод Шоттки). Должно быть стабильных 5 Вольт. Если напряжения нет или оно сильно просажено (например, 3 В), ищем проблему в первичной цепи.
Визуальный осмотр — ваш лучший друг. Ищите:
- Вздувшиеся электролитические конденсаторы. Цилиндрические бочонки с плоской верхушкой. Если торец стал выпуклым или видны следы подтеков электролита — деталь под замену. Чаще всего "умирает" конденсатор фильтра питания ШИМ-контроллера (емкость 10-47 мкФ, напряжение 25-50В).
- Потемневшие, обугленные области на плате. Это явный признак теплового или электрического пробоя.
- Микросхемы в корпусе TO-220. Проверьте их на короткое замыкание.
Если ремонт блока питания кажется сложным, есть радикальное, но рабочее решение: полностью отключить встроенный БП и запитать приставку от внешнего адаптера на 5В и током не менее 2А. Аккуратно припаяйте провода от адаптера к точкам, где был катод выходного диода (+) и общий провод (-).
Перегрев процессора: молчаливый убийца стабильности
Симптомы: приставка работает несколько минут, а затем изображение начинает "сыпаться", тормозить, после чего устройство зависает или перезагружается. Виноват перегрев главной микросхемы. Производители крайне экономят на термоинтерфейсе и радиаторах.
Что делать:
- Снимите штатный алюминиевый радиатор с процессора.
- Удалите старую, засохшую термопасту.
- Нанесите свежую пасту с хорошей теплопроводностью.
- Установите радиатор обратно. Если его площадь явно недостаточна, можно приклеить сверху дополнительный ребристый радиатор на термоклей или применить нестандартные решения, как в примере выше.
- Обеспечьте лучшую вентиляцию: просверлите дополнительные отверстия в корпусе или установите миниатюрный вентилятор на 5В, запитав его от платы.
Проблемы с памятью и прошивкой: цифровая кома

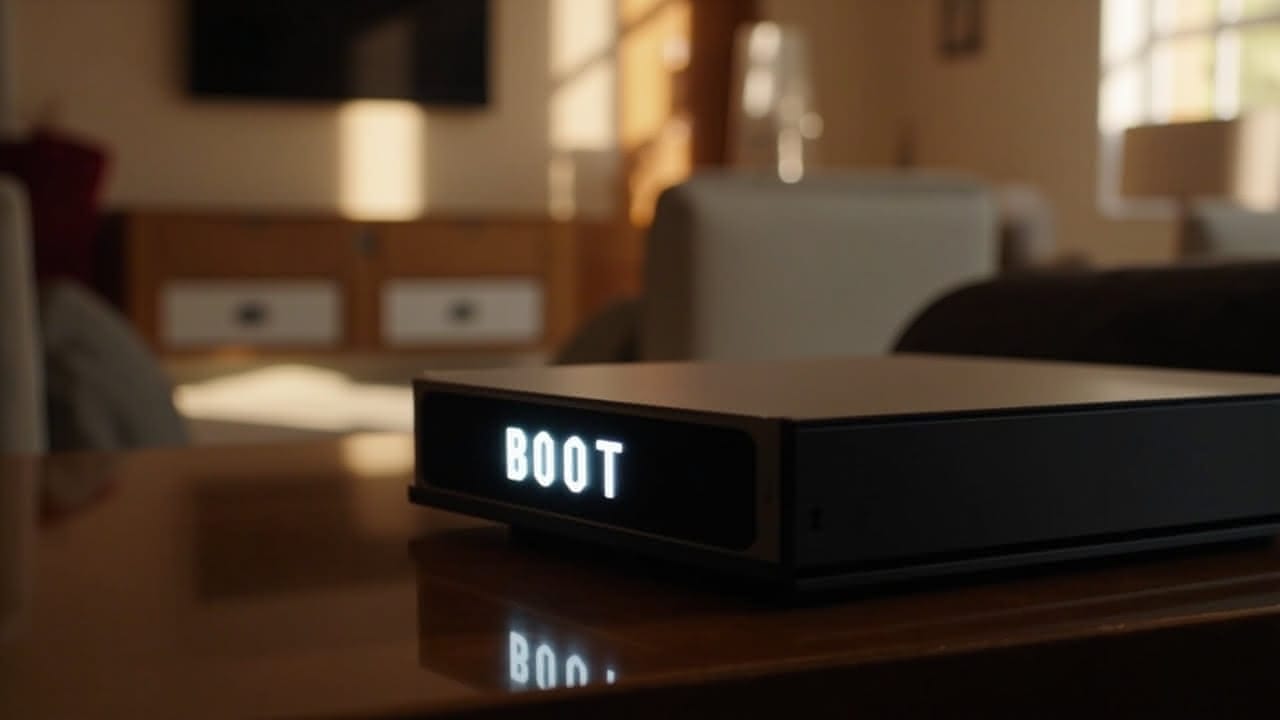

Если приставка включается, на дисплее горит "BOOT" и больше ничего не происходит, или она циклически перезагружается — вероятно, повреждена прошивка во Flash-памяти (микросхема обычно маркируется как 25Q32, 25Q64). Причиной может быть скачок напряжения или естественный износ ячеек памяти.
Для точной диагностики необходим UART-адаптер. Подключив его к служебным контактам на плате (GND, TX, RX), можно через терминальную программу на ПК (например, Putty) увидеть лог загрузки. Сообщения вроде "Error decompressing file" прямо указывают на сбой прошивки.
Лечение — перепрошивка. Есть два пути:
- Через USB, если загрузчик не поврежден и приставка его "видит". Нужна правильная прошивка с проверенного источника (например, сайт monitor.net.ru).
- С помощью программатора. Микросхему памяти (SPI Flash) нужно аккуратно выпаять, прошить на программаторе (типа CH341A) и запаять обратно. Для выпайки без повреждений идеально подходит термовоздушная паяльная станция, но можно обойтись и острым жалом, последовательно прогревая ножки.
Для смены прошивки можно обойтись и совсем без пайки, купив вот такую клипсу с переходником. Она надевается на микросхему сверху, а кабель через переходник подключается к программатору.
Нет сигнала или плохой прием: виноват тюнер
Приставка включается, меню работает, но сигнал не ловится или постоянно пропадает. Проблема может быть в антенном входе, тюнере (микросхема в металлическом экране) или демодуляторе.
- Проверьте пайку антенного разъема RF IN. Контакты часто отходят от платы.
- Осмотрите керамические SMD-конденсаторы возле тюнера. Один из них (обычно емкостью 100 нФ) может иметь микротрещину и создавать короткое замыкание по высокой частоте. Временное решение — просто его выпаять.
- С помощью мультиметра проверьте напряжения питания на тюнере (часто 3.3В и 5В). Их отсутствие укажет на проблему в цепях питания.
- Неисправность самой микросхемы тюнера или демодулятора (например, MSB1236C) диагностируется сложнее и часто требует замены. Стоит ли игра свеч для дешевой приставки — вопрос риторический.
Периферия: кнопки, пульт, разъемы
Если приставка не реагирует на кнопки на корпусе, но работает от пульта — проблема в плохой пайке контактной площадки или в шлейфе (если плата с кнопками отдельная). Прозвоните мультиметром в режиме проверки диодов.
Отсутствие изображения при работающем звуке (или наоборот) при подключении через RCA ("тюльпаны") часто связано с выходом из строя мелких SMD-транзисторов или резисторов нулевого сопротивления (перемычек) на линии видеовыхода. Их нужно искать по дорожкам от разъема к процессору.
Логика ремонта: алгоритм действий для новичка
Чтобы не метаться, действуйте последовательно:
- Внешний осмотр и проверка периферии. Исключите очевидное.
- Вскрытие корпуса, визуальный осмотр платы. Ищем вздутые конденсаторы, почернения, непропаи.
- Проверка всех напряжений питания. Мультиметром измеряем: 5В на выходе диода, 3.3В и 1.2-1.8В на выходах преобразователей (возле маленьких дросселей).
- Локальный нагрев. При кратковременной работе дайте устройству поработать и аккуратно пальцем проверьте температуру микросхем (особенно стабилизаторов 1117 и процессора). Сильный нагрев — признак проблемы.
- Включение через UART. Если есть адаптер — подключаем, читаем логи, ставим точный диагноз.
- Целенаправленный ремонт. Замена конденсаторов, перепайка разъемов, усиление охлаждения, перепрошивка.
Когда не стоит ремонтировать самому
Есть ситуации, где самостоятельный ремонт — плохая затея:
- Устройство на гарантии. Вскрытие аннулирует ее.
- Дорогая медиаприставка с уникальной "начинкой". Запчасти могут быть недоступны, а риск усугубить поломку — высок.
- Нет необходимых инструментов и навыков пайки мелких компонентов. Неумелые действия гарантированно приведут к обрыву контактных площадок.
- Подозрение на пробой по высокому напряжению в сетевой части блока питания. Работать с ней без опыта опасно для жизни.
Ремонт ТВ-приставки своими руками — это всегда баланс между стоимостью нового устройства, ценой запчастей и затраченным временем. В 70% случаев причина оказывается тривиальной: вздутый конденсатор за 10 рублей или отсутствие термопасты. Научившись находить и устранять эти неисправности, вы не только сэкономите деньги, но и получите куда более ценное — понимание того, как устроены вещи вокруг вас. А это умение, которое окупается с лихвой.
